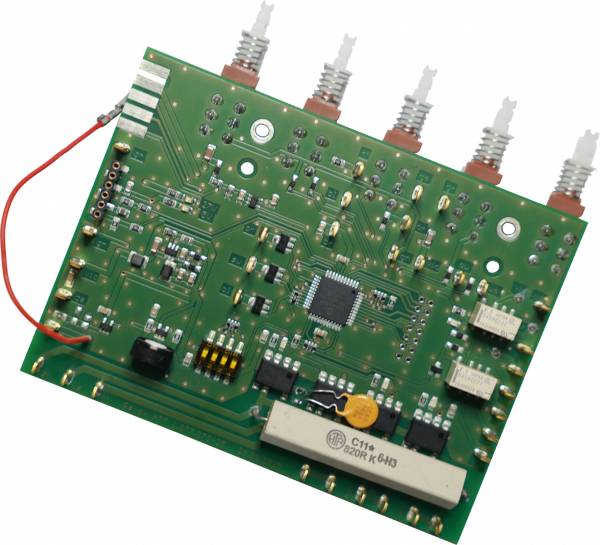

Neue Laufwerksteuerung für Revox A77 – moderne Technik für einen Klassiker

Die Revox A77 neu gedacht

Die Revox A77 gehört zu den großen Klassikern unter den Bandmaschinen – ihre ursprüngliche Laufwerksteuerung stammt jedoch konstruktiv aus den 1960er-Jahren.

Unsere neu entwickelte Laufwerksteuerung für die Revox A77 ist deshalb weit mehr als ein Nachbau der Originalplatine.

Wir haben die bewährte Mechanik und den grundsätzlichen Charakter der A77 erhalten, die Steuerung jedoch mit moderner Schaltungstechnik vollständig neu entwickelt und um Funktionen ergänzt, die mit der ursprünglichen Elektronik so nicht realisiert wurden.

Das Ergebnis: weniger Stromverbrauch, geringere Wärmeentwicklung, motorisch unterstütztes Abbremsen, optimierte Bandzugsteuerung, neue Play-Logik sowie zusätzliche Schutzfunktionen für Audioausgänge und VU-Meter.

Ihre Vorteile auf einen Blick

• komplett neu entwickelte Laufwerksteuerung

• moderne Schaltungstechnik statt jahrzehntealter Relaistechnik

• 4 Solid-State-Relais mit Nulldurchgangsschaltung

• motorisch unterstützte Bremse zusätzlich zur originalen mechanischen Bremse

• neue Play-Logik

• Bandzugsteuerung abhängig von Bandgeschwindigkeit und Spulengröße

• eigener Bandbewegungssensor mit Drehrichtungserkennung

• integrierte Einschaltverzögerung von ca. 7 Sekunden

• Schutz der Audioausgänge und VU-Meter beim Ein- und Ausschalten

• permanente Überwachung der Betriebsspannung

• vollständiger Verzicht auf Elektrolytkondensatoren auf der neuen Laufwerksteuerung

• Status-LEDs zur Kontrolle wichtiger Funktionen

• geeignet für verschiedene A77-Geschwindigkeitsversionen

• Fernbedienungsfunktionen und Blindstecker bleiben erhalten

• umfangreiches Einbauzubehör und ausführliche Anleitung inklusive

Motorisch unterstützte Bremse

Zusätzlich zur weiterhin vollständig erhaltenen mechanischen Bremse wird die A77 beim Abbremsen aus Vor- und Rücklauf jetzt auch motorisch verzögert.

Die motorische Bremsung wirkt bis kurz vor dem Stillstand und schaltet anschließend ab. Die mechanische Bremse übernimmt danach wie beim Original das sichere Halten der Spulen.

Dadurch werden die Bremswege verkürzt und die mechanische Bremse entlastet. Gleichzeitig wird insbesondere beim schnellen Umspulen die Gefahr von Bandschlaufen reduziert. Voraussetzung ist selbstverständlich eine korrekt eingestellte mechanische Bremse.

Optimierter Bandzug – Geschwindigkeit und Spulengröße werden berücksichtigt

Der Bandzug einer Revox A77 hängt nicht nur von der Bandgeschwindigkeit ab, sondern auch von der verwendeten Spulengröße.

Unsere neue Laufwerksteuerung berücksichtigt deshalb beide Informationen.

Die Bandgeschwindigkeit wird über das S-Speed-Signal ausgewertet. Die gewählte Spulengröße erkennt die Steuerung über den zusätzlich eingebauten Bandzugschalter mit Nockenscheibe und Mikroschalter.

Aus diesen Informationen werden die passenden Ablaufzeiten und Zeitkonstanten bestimmt. Dadurch lässt sich insbesondere beim Übergang in Play oder Record sowie beim Abbremsen die Gefahr von Bandschlaufen deutlich reduzieren.

Eigener Bandbewegungssensor

Für die neue Steuerungslogik haben wir einen eigenen Tape Move Sensor entwickelt.

Dieser erkennt:

• die Bewegung des Bandes

• die Drehrichtung

und übermittelt diese Informationen direkt an die neue Laufwerksteuerung.

Der Sensor wird über einen codierten 6-poligen Steckverbinder angeschlossen, wodurch eine falsche Steckrichtung mechanisch verhindert wird.

Einschaltverzögerung und Schutz der Audioausgänge

Die neue Laufwerksteuerung besitzt eine integrierte Einschaltverzögerung von etwa 7 Sekunden.

Erst nach Ablauf dieser Zeit werden die Audioausgänge freigegeben und die VU-Meter zugeschaltet.

Auch beim Ausschalten wurde an den Schutz gedacht: Die Betriebsspannung wird permanent überwacht. Wird eine Unterspannung erkannt, werden Audioausgänge und VU-Meter unmittelbar abgeschaltet.

Moderne Solid-State-Relais

Die Motorsteuerung arbeitet mit vier Solid-State-Relais (SSR).

Diese schalten im Bereich des Nulldurchgangs der Wechselspannung. Dadurch werden Schaltspitzen und elektromagnetische Störungen reduziert.

Die galvanische Trennung zwischen Steuer- und Lastkreis bleibt dabei erhalten.

Drei integrierte Status-LEDs zeigen die Schaltzustände der Motorsteuerung an und erleichtern damit zusätzlich die Funktionskontrolle.

Ohne Elektrolytkondensatoren

Ein besonderes konstruktives Merkmal unserer neuen Laufwerksteuerung ist der vollständige Verzicht auf Elektrolytkondensatoren.

Durch eine mehrstufige Pufferung der Betriebsspannungen können wir hier auf Elkos verzichten.

Damit entfallen typische Alterungsmechanismen von Elektrolytkondensatoren wie Austrocknung, Kapazitätsverlust oder steigender ESR.

Für verschiedene Revox-A77-Versionen einstellbar

Über zwei DIL-Schalter wird die Laufwerksteuerung an die jeweilige Geschwindigkeitsversion angepasst.

Unterstützt werden laut Einbauanleitung:

• Super Low Speed: 2,375 / 4,75 cm/s

• Low Speed: 4,75 / 9,5 cm/s

• Standard: 9,5 / 19 cm/s

• High Speed: 19 / 38 cm/s

Damit lässt sich die Steuerung gezielt auf die jeweilige Ausführung der A77 konfigurieren.

Fernbedienung bleibt erhalten

Auch die vorhandene Fernbedienung der Revox A77 wird berücksichtigt.

Die zehn Leitungen FG1 bis FG10 bleiben eingebunden, sämtliche Fernbedienungsfunktionen bleiben erhalten und auch der Blindstecker wird weiterhin korrekt ausgewertet.

Technische Daten

• Abmessungen: 118 × 110 × 25 mm

• Gewicht: ca. 90 g

• Betriebsspannung: ca. 27 V DC ±3 V

• Stromaufnahme Stop: ca. 16 mA

• Stromaufnahme Play/Record: ca. 21 mA

Lieferumfang

• 1 × ausführliche Einbauanleitung

• 1 × neue Laufwerksteuerung für Revox A77

• 1 × Tape Move Sensor für Revox A77

• 2 × blaue Litzen, 350 mm

• 2 × weiße Litzen, 240 mm

• 1 × Kontrast-Aufkleber

• 3 × Schrumpfschlauch, 3 × 30 mm

• 10 × Kabelbinder, 100 mm

• 2 × Schrauben M3 × 10 mm

• 1 × Schraube M3 × 12 mm

• 1 × Nockenscheibe

• 1 × Innensechskant-Schlüssel

• 1 × vorkonfektionierter Mikroschalter

Mehr als eine Ersatzplatine

Diese Laufwerksteuerung wurde nicht entwickelt, um die ursprüngliche Schaltung lediglich mit neuen Bauteilen nachzubauen.

Sie verbindet die bewährte Mechanik der Revox A77 mit moderner Elektronik und zusätzlichen Steuerungs- und Schutzfunktionen.

Play-Logik, Bandgeschwindigkeit, Spulengröße, Bandbewegung und motorische Bremsung arbeiten dabei als Gesamtsystem zusammen. Gleichzeitig sinkt der Stromverbrauch der Steuerung und damit auch die entstehende Verlustwärme.

Bestellen Sie jetzt unsere neu entwickelte Revox-A77-Laufwerksteuerung und verbinden Sie die klassische Mechanik Ihrer A77 mit moderner Steuerungstechnik aus der Entwicklung von Premium-Hifi.

Wichtiger Hinweis

Der Einbau setzt entsprechende technische Kenntnisse voraus.

Vor dem Öffnen der Bandmaschine muss der Netzstecker unbedingt gezogen werden. Im Gerät treten Netzspannungen von 230 V bzw. 115 V AC auf.
